Code : M201

Fonction : Dégrillage

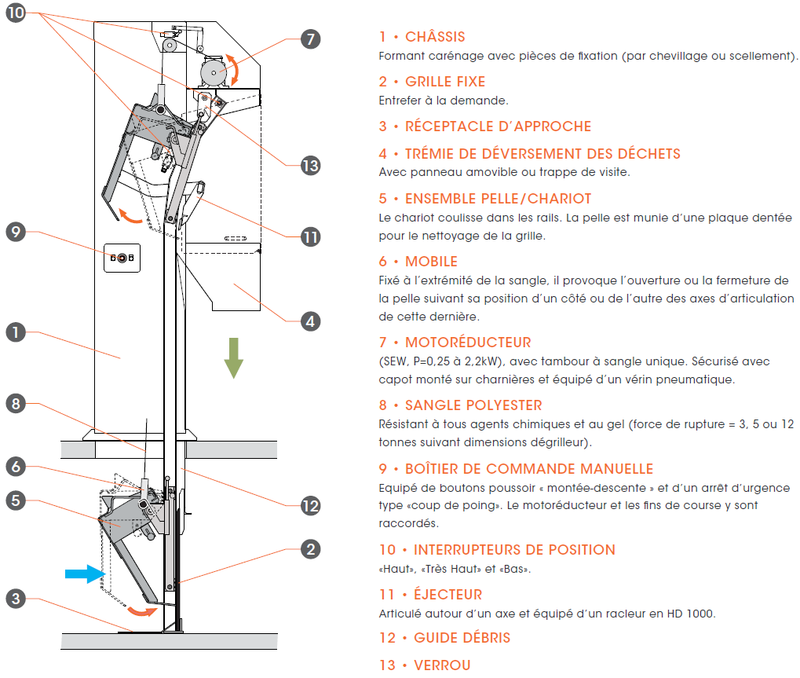

Élément : dégrilleur automatique vertical à déversement aval

Localisation : Début de filière, poste de dégrillage près du vestiaire

Nombre d’éléments : 1

Constructeur : FB procédés

Type : XG12

Numéro de série : 141210678

Année de mise en fonctionnement : 2016



Dégrilleur 001



Caractéristiques électriques : moto-reducteur « SEW »

Type : DRS71M4BE1 Numéro de série :320D54501.0001.16

Tension(V) : 220-242/380-420 Facteur de puissance : 0,72

Intensité (A) : 2,80/1,62 Protection : IP55

N(tr/min) : 1360 primaire et 20 secondaire Classe d’isolation : F

Fréquence (Hz) : 50 Poids(kg) : /

Puissance(kW) : 0,76



Caractéristiques hydrauliques :

Débit(m3/h):/

HMT(m):/



Coordonnées du constructeur :

FB procédés

PA Maison Neuve, 6 rue Marcel Dassault

44986 Sainte Luce sur Loire Cedex- France

Tel : 02.40.25.86.77

Fax : 02.40.25.88.47



Coordonnées du fournisseur :

Actemium

22 rue du jardin ZI de Quévert

22106 Dinan Cedex- France

Tel : 06.20.96.43.48 ou 02.96.87.73.09

Fax : /





Opération

Périodicité



Vérifier si le réducteur produit des bruits anormaux



Contrôle visuel de l’aspect de la sangle

Contrôle visuel de la propreté du dégrilleur



Changer la sangle.

Révision complète des fonctions mécaniques et électriques.

Intervention en cas d’usure anormale.



Contrôle des pièces fortement sollicitées :

Remplacement des pièces présentant des signes de dégradation importante.



Quotidiennement





Mensuellement







Annuellement







Biennalement





Descriptif opération : Remplacement de la sangle
                           du dégrilleur

Equipement : dégrilleur automatique vertical à déversement aval -
Localisation : près du vestiaire

Code de l’équipement : M201

Référence de la gamme : G002

Périodicité : tous les ans - Niveau : 2 échelon :1

Durée d’intervention estimée : 30 minutes maximum

Liste du matériel :
- gant plastique
- caisse à outils standard
- escabeau
- mega ohm mètre

  1. S’assurer qu’un cycle de fonctionnement n’est pas en cours.

  2. Stopper le dégrilleur en plaçant le commutateur de commande en position
    arrêt.

  3. La benne (ensemble pelle-chariot) est alors située dans les rails de guidage
    en position fin de cycle.

  4. Mettre l’asservissement en position « manuel ».

  5. Ouvrir le panneau arrière.

  6. Effectuer une montée ou une descente pour amener la benne au bord de
    l’aiguillage.

  7. Placer la butée de la benne. Elle est fixée à l’intérieur du châssis au niveau
    du panneau amovible.

  1. Effectuer une descente, la benne vient en appui sur la butée, la sangle se
    détend, le fin de course bas est actionné.

  2. Placer le commutateur en position « arrêt ».

  3. A l’aide de l’escabeau, ouvrir le panneau avant.

  4. Coté chariot retirer l’axe du poids à l’extrémité de la sangle afin de libérer
    la boucle.

  5. Coté tambour retirer la vis et la cale support du flasque du tambour.
    Retirer l’axe de la boucle de sangle.

  1. Pour la pose de la nouvelle sangle, effectuer le montage inverse.

  2. Enrouler la sangle à l’aide du commutateur mode « manuel », tout en
    la gardant tendue.

  3. Quand elle est en tension, retirer les mains de l’intérieur du dégrilleur.

  4. Faire monter légèrement la benne afin de pouvoir retirer la butée
    de benne.

  5. Remettre en mode automatique et procéder à une révision complète
    des fonctions mécaniques et électriques : contrôle visuel et auditif
    pour la partie mécanique et mesure d’isolement pour la partie électrique.

  6. Intervenir si nécessaire.

  7. Fermer les deux panneaux.

  8. Ranger le matériel et remplir la fiche d’intervention dans le dossier
    de l’équipement dans l’armoire du bureau.



SEDUD-Station du marais



Descriptif opération : entretien mensuel dégrilleur vertical

Equipement : dégrilleur automatique vertical à déversement aval
Localisation : près du vestiaire

Code de l’équipement : M201

Référence de la gamme : G001

Périodicité : tous les mois
Niveau : 1
Échelon :1

Durée d’intervention estimée : 20 minutes maximum

Liste du matériel :
- gant plastique
- jet d’eau
- seringue à graisse
- escabeau

  1. S’assurer qu’un cycle de fonctionnement n’est pas en cours.

  2. Stopper le dégrilleur en plaçant le commutateur de commande
    en position arrêt.

  3. La benne (ensemble pelle-chariot) est alors située dans les rails
    de guidage en position fin de cycle.

  4. Mettre l’asservissement en position « manuel ».

  5. Ouvrir le panneau arrière.

  6. Effectuer une montée ou une descente pour amener la benne au bord
    de l’aiguillage.

  7. Contrôle visuel de l’aspect de la sangle.

  8. Placer la butée de la benne. Elle est fixée à l’intérieur du châssis au niveau
    du panneau amovible.

  1. Effectuer une descente, la benne vient en appui sur la butée, la sangle
    se détend, le fin de course bas est actionné.
  2. Placer le commutateur en position « arrêt ».

  3. Nettoyer les endroits où les déchets ont pu se déposer : graisses
    sur la benne, déchets divers au niveau du plan de pose et dans
    la trémie. S’assurer que les aiguillages sont exempts de dépôts.

  4. Graisser l’intérieur des rails après avoir éliminé la graisse ancienne.

  5. Placer le commutateur en position « manuel ».

  6. Effectuer une montée, la sangle se tend.

  7. Enlever la butée de la benne.

  8. Remettre le panneau arrière.

  9. Placer le commutateur en position « arrêt ».

  10. Placer l’escabeau en face de la plaque avant.

  11. Enlever la plaque avant et contrôle visuel de la propreté du capteur
    inductif.

  12. Nettoyer si nécessaire.

  13. Remettre la plaque.

  14. Placer le commutateur sur position marche et attendre un cycle
    pour s’assurer que tout se passe bien.

  15. Ranger le matériel et remplir la fiche d’intervention dans le dossier
    de l’équipement dans l’armoire du bureau.



Merci d'indiquer en commentaires les opérations réalisées ainsi que les observations nécessitant des actions correctives.
